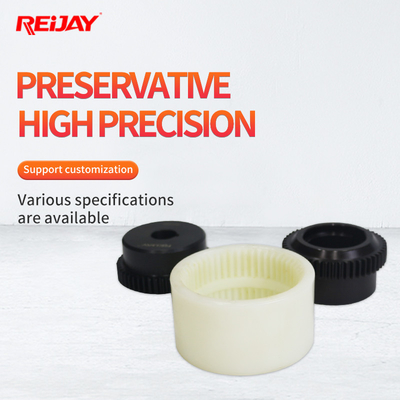

さまざまな労働条件のための大きい電動機のナイロン シャフトのカップリングの鋼鉄ハブ
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | 電動機のナイロン軸継手 | 労働環境 | さまざまな労働条件 |
|---|---|---|---|
| 保証 | 2年 | 材料 | ナイロンおよび鋼鉄ハブ |
| 利点 | 伝達効率の小さい損失および大型 | 適用 | エンジンおよびポンプ |
| カスタマイズしなさい | 利用できる要望に応じて | 包装タイプ | 利用できる要望に応じて |
| 条件 | 水ポンプのカップリング | 売り上げ後のサービスは提供した | 利用できる要望に応じて |
| ハイライト | 電気モーター ナイロン シャフト カップリング、スチール ハブ ナイロン シャフト カップリング、ナイロン シャフト フレキシブル ギア カップリング,Steel Hub Nylon Shaft Coupling,Nylon Shaft Flexible Gear Coupling |
||
製品の説明
さまざまな働く条件のための伝達効率そして大型の電動機のナイロン軸継手の小さい損失

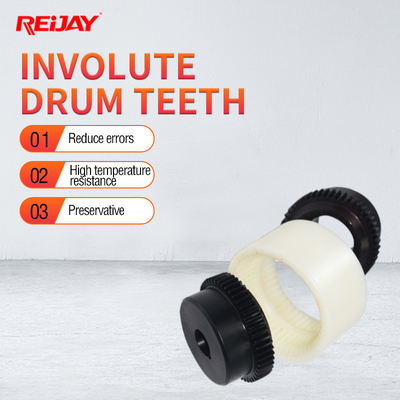

電動機のナイロン軸継手をつなぐ水ポンプは一種の適用範囲が広いギヤ カップリングである。その典型的な特徴は収容アセンブリの内部ギヤ網を通してトルクを送信する王冠の歯を搭載する2つの一致したハブである。軸平行複雑なギヤが付いている連結袖は連結のハブの歯の側面の中心で取付けられる。連結の設計は放射状および角の軸シャフトの変位の補償の条件を隣接した軸受の制御できなく付加的な負荷を減らす満たす。

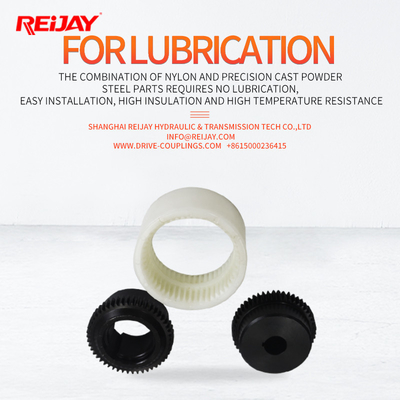

電動機のナイロン軸継手をつなぐ水ポンプはまた高いトルクを送信する。それらは、通常約0.01-0.02インチ角度の並行してそして約2度を不適切に調節することができる。スペーサ シャフトとの組で通常水ポンプの連結のナイロン袖ギヤ カップリングが運転装置と運転装置間の間隔に及ぶのに使用されている。それらは通常潤滑油を要求し、より軽い適用のためのある設計は中心の袖で潤滑油の自由なナイロンを使用する。

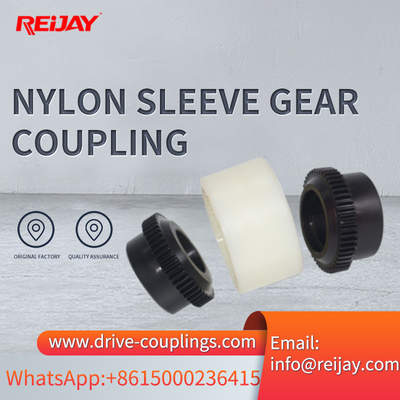

ナイロン袖ギヤ カップリングの技術的なデータ:
| モーター sixe |
WilteSfMift Dxl [mm] |
n=750 [1/min] Power P | カップリング | 最高Tk [Nm] | n = 1000の[1/min] Power P | カップリング | 最高Tk [Nm] | n = 1500の[1/min] Power P | カップリング | 最高Tk [Nm] | n=3000 （1/min] PawwP | カップリング | 最高Tk [Nm] | |||||
| 1500 [1/mln] | 3000 [1/mm] | [kW] | TAN [Nm] | [kW] | TAN [Nm] | [kW] | TAN [Nm] | [kW] | TAN [Nm] | |||||||||
| 56 | 9x20 | 14 | 20 | 0.037 | 0.43 | 14 | 20 | 0.06 | 0.4 | 14 | 20 | 0.09 | 0.3 | 14 | 20 | |||
| 0.045 | 0.52 | 0.09 | 0.6 | 0.12 | 0.4 | |||||||||||||
| 63 | 11x23 | 14 | 20 | 0.06 | 0.7 | 14 | 20 | 0.12 | 0.9 | 14 | 20 | 0.18 | 0.6 | 14 | 20 | |||
| 0.09 | 1.1 | 0.18 | 1.2 | 0.25 | 0.9 | |||||||||||||
| 71 | 14x30 | 0.09 | 1.4 | 14 | 20 | 0.18 | 2 | 14 | 20 | 0.25 | 1 | 14 | 20 | 0.37 | 1.3 | 14 | 20 | |
| 0.12 | 1.8 | 0.25 | 2.8 | 0.37 | 2.5 | 0.55 | 1.9 | |||||||||||
| 80 | 19x40 | 0.18 | 2.5 | 19 | 32 | 0.37 | 3.7 | 19 | 32 | 0.55 | 3.7 | 19 | 32 | 0.75 | 2.5 | 19 | 32 | |
| 0.25 | 3.5 | 0.55 | 5.5 | 0.75 | 5 | 1.1 | 3.7 | |||||||||||
| 90S | 24x50 | 0.37 | 5.3 | 24 | 40 | 0.75 | 7.9 | 24 | 40 | 1.1 | 7.5 | 24 | 40 | 1.5 | 4.9 | 24 | 40 | |
| 90L | 0.55 | 7.9 | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
| 100つのL | 28x60 | 0.75 | 11 | 28 | 90 | 1.5 | 15 | 28 | 90 | 2.2 | 15 | 28 | 90 | 3 | 9.8 | 28 | 90 | |
| 1.1 | 16 | 3 | 20 | 4 | 13 | |||||||||||||
| 112M | 28x60 | 1.50 | 21 | 28 | 90 | 2.2 | 22 | 28 | 90 | 4 | 27 | 28 | 90 | 4 | 13 | 28 | 90 | |
| 132 S | 38x80 | 2.20 | 29 | 38 | 160 | 3 | 30 | 38 | 160 | 5.5 | 36 | 38 | 160 | 5.5 | 18 | 38 | 160 | |
| 7.5 | 25 | |||||||||||||||||
| 132のM | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
| 5.5 | 55 | |||||||||||||||||
| 160M | 42x110 | 4 | 54 | 42 | 200 | 7.5 | 74 | 42 | 200 | 11 | 72 | 42 | 200 | 11 | 35 | 42 | 200 | |
| 5.50 | 74 | 15 | 49 | |||||||||||||||
| 160のL | 7.50 | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
| 180M | 48x110 | 48 | 280 | 48 | 280 | 18.5 | 121 | 48 | 280 | 22 | 72 | 48 | 280 | |||||
| 180のL | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
| 200L | 55x110 | 15 | 196 | 55 | 500 | 18.5 | 185 | 55 | 500 | 30 | 195 | 55 | 500 | 30 | 97 | 55 | 500 | |
| 22 | 215 | 37 | 117 | |||||||||||||||
| 225 S | 60x140 | 55x110 | 18.50 | 245 | 65 | 780 | 65 | 780 | 37 | 245 | 65 | 780 | 55 | 500 | ||||
| 225のM | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
| 250のM | 65x140 | 60x140 | 30 | 390 | 65 | 780 | 37 | 361 | 65 | 780 | 55 | 357 | 65 | 780 | 55 | 176 | 65 | 780 |
| 280S | 75x140 | 65x140 | 37 | 490 | 80 | 1400 | 45 | 440 | 80 | 1400 | 75 | 487 | 80 | 1400 | 75 | 245 | 65 | 780 |
| 280のM | 45 | 585 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
| 315 S | 80x170 | 65x140 | 55 | 715 | 80 | 1400 | 75 | 730 | 80 | 1400 | 110 | 714 | 80 | 1400 | 110 | 350 | 65 | 780 |
| 315M | 75 | 970 | 100 | 2400 | 90 | 876 | 100 | 2400 | 132 | 857 | 100 | 2400 | 132 | 420 | ||||
| 315のL | 90 | 1170 | 110 | 1070 | 160 | 1030 | 160 | 513 | 80 | 1400 | ||||||||
| 110 | 1420 | 132 | 1200 | 200 | 1290 | 200 | 641 | |||||||||||
