42/55適用範囲が広い顎の連結のアルミ合金の油圧ポンプモーター軸継手98SHA
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 材料 | アルミ合金 | キーワード | 油圧ポンプカップリング |
|---|---|---|---|
| 標準 | IEC規格モーターとNemoモーター | 外径(D) | 26mm～420mm |
| 穴径(d) | 4mm～200mm | 適用する | 油圧システムまたは建設機械 |
| 保証 | 3年 | 梱包 | プラスチック+カートン+木製パレット |
| ハイライト | 55適用範囲が広い顎のカップリング,42適用範囲が広い顎のカップリング,モーター98SHA軸継手 |
||
製品の説明

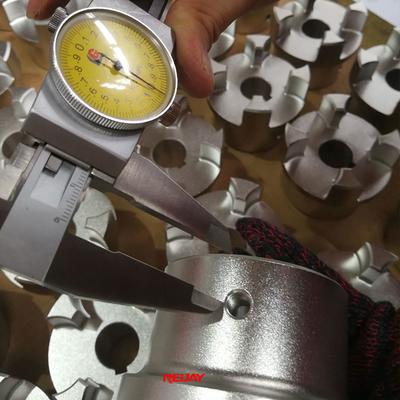

42/55 柔軟なジョーカップリングアルミ合金油圧ポンプモーターシャフトカップリング 98SHA
双曲面インボリュート設計は欧州規格に準拠しています。シャフトスリーブの材質には、鋳鋼、鋳鉄、モジュラー鋳鉄、鋼、アルミニウム合金などがあります。
エラストマーはポリウレタン素材で、80SHA、92SHA、98SHA、64SHDの4種類の硬さが選択可能です。トルクが異なりますが、98SHAが標準タイプです。
衝撃や振動の吸収性に優れ、設置が簡単でメンテナンスフリーです。
技術仕様
| 商品名 |
アルミニウム合金材料 Rotex カップリング/フレキシブルジョーカップリング/ Reijay カップリング油圧モーターカップリング A19、24、28、38、42、48、55、65、…。 |
| 標準 | IEC 規格モーターまたは Nemo モーターまたはポンプ |
| 材料 | ステンレス鋼、鋳鋼、アルミニウム、鋳鉄 |
| タイプ | クローカップリング/弾性カップリング/NBL 精密バックラッシなし/拡張スリーブ歯なし/…。 |
| 動作温度 | -40℃～+125℃ |
| 接続方法 | キー溝、スプライン、シングルスロットロックなど |
| 特徴 | 軽量、柔軟性、振動減衰 |
| カスタムオーダー | リクエストも承ります |
| 応用 | エンジン建設およびプラントエンジニアリング、IEC規格モーター、鉱山機械、油圧機械…。 |
| 寸法 | 最大。ラジアル変位最大値角変位 n=1500tnin-1 |
トルク (Nm) |
寸法 | 1°の角度変位およびn=1500l/minでの最大半径方向変位 | 最大軸方向変位 | 六角ネジ DIN933 8.8または10.9 |
||||||||||||||||
| スペック | 外径 | H | LTB | G | S | BSE | OAL (ASPC) | T知っている | Tkmax | F | SL | OAL ADSPC | ネジ仕様 | ネジ数量 |
トルクTあ [Nm] |
|||||||
| 100 | 140 | 180 | 250 | |||||||||||||||||||
| 19 | 40 | 18 | 25 | 16 | 10 | 42 | 92 | 0.65 | それぞれ スリーブ ハブ 1度30分 |
|||||||||||||
| 24 | 55 | 27 | 30 | 18 | 16 | 52 | 112 | 0.89 | 35 | 70 | 8 | 52 | BSE+60 | 1.4 | 1.4 | M5 | 16 | 6 | ||||
| 28 | 65 | 30 | 35 | 20 | 18 | 58 | 128 | 1 | 95 | 190 | 10 | 60 | BSE+70 | 1.4 | 1.5 | M6 | 16 | 14 | ||||
| 38 | 80 | 38 | 45 | 24 | 20 | 68 | 158 | 1.15 | 190 | 380 | 10 | 68 | BSE+90 | 1.3 | 2 | 1.8 | M8 | 16 | 35 | |||
| 42 | 95 | 46 | 50 | 26 | 22 | 74 | 174 | 1.26 | 265 | 530 | 12 | 76 | BSE+100 | 2 | 2 | M8 | 16 | 35 | ||||
| 48 | 105 | 61 | 56 | 28 | 24 | 80 | 192 | 1.36 | 310 | 620 | 12 | 80 | BSE+112 | 2 | 2.1 | M8 | 16 | 35 | ||||
| 55 | 120 | 60 | 65 | 30 | 28 | 88 | 218 | 1.52 | 410 | 820 | 16 | 92 | BSE+130 | 1.9 | 2.6 | 3.8 | 2.2 | M10 | 8 | 69 | ||
| 65 | 135 | 68 | 75 | 35 | 32 | 102 | 252 | 1.75 | 625 | 1250 | 16 | 102 | BSE+150 | 3.8 | 2.6 | M10 | 12 | 69 | ||||
| 75 | 160 | 80 | 85 | 40 | 36 | 116 | 286 | 2 | 1280 | 2560 | 19 | 118 | BSE+170 | 2.4 | 3.7 | 3 | M12 | 15 | 120 | |||
| 90 | 200 | 100 | 100 | 45 | 40 | 130 | 330 | 2.5 | 2400 | 4800 | 20 | 130 | BSE+200 | 3.5 | 3.4 | M16 | 15 | 295 | ||||
